Sobre este artículo

• Enchufe Intel LGA 1700: compatible con procesadores Intel Core Series de 13ª y 12ª generación
• Compatible con DDR5: DDR5 de doble canal, 4 DIMM
• Diseño de potencia dominante: 12+1+1 doble fase híbrida diseño de potencia digital con drMOS de 60 A
• Diseño térmico de vanguardia: disipadores de calor MOSFET totalmente cubiertos, armadura PCIe ultra duradera, cubierta de E/S de aluminio, protector térmico M.2, 6 capas y 2 PCB de cobre
• Conectividad de próxima generación: PCIe 4.0, NVMe PCIe 4.0 M.2, USB 3.2 Gen 2 Type-C, PCIe EZ-Latch
• Red rápida: LAN de 2,5 GbE, Intel WiFi 6E
• Características de afinación fina: RGB FUSION 2.0, soporta tiras LED direccionables y RGB, ventilador inteligente 6, Q-Flash Plus Update BIOS sin instalar CPU, memoria y GPU

• UPC
  1. Zócalo LGA1700: Compatibilidad con los procesadores ^Intel® Core™, Pentium® ^Gold y Celeron® ^{de 13.ª y 12.ª generación*}
  2. La caché L3 varía con la CPU

  * Consulte la “Lista de soporte de CPU” para obtener más información.

• conjunto de chips
  1. ^{Conjunto de} chips Intel® B760 Express
• Memoria
  1. Compatible con DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s módulos de memoria
  2. 4 zócalos DIMM DDR5 que admiten hasta 192 GB (48 GB de capacidad DIMM individual) de memoria del sistema
  3. Arquitectura de memoria de doble canal
  4. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
  5. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer sin ECC
  6. Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)

  (La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la tasa de datos (velocidad) y la cantidad de módulos DRAM; consulte la “Lista de soporte de memoria” para obtener más información).

• Gráficos a bordo

  Procesador de gráficos integrado: compatibilidad con gráficos Intel ^® HD:

  1. 1 puerto HDMI, compatible con una resolución máxima de 4096×2160 a 60 Hz
     * Compatible con la versión HDMI 2.0 y HDCP 2.3.
  2. 1 x DisplayPort, que admite una resolución máxima de 4096×2304 a 60 Hz
     * Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3

  (Las especificaciones gráficas pueden variar según el soporte de la CPU).

• Audio
  1. CÓDEC de ^audio Realtek®
  2. Audio de alta definición
  3. 2/4/5.1/7.1 canales
     * Puede cambiar la funcionalidad de un conector de audio utilizando el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para la configuración de audio.
  4. Compatibilidad con salida S/PDIF
• LAN
  1. Chip LAN Realtek® 2.5GbE (2.5 Gbps/ ¹ Gbps/100 Mbps)
• Módulo de comunicación inalámbrica

  Intel ^® Wi-Fi 6E AX211 (para PCB rev. 1.0)

  1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
  2. BLUETOOTH 5.3
  3. Compatibilidad con el estándar inalámbrico 11ax 160 MHz y una velocidad de datos de hasta 2,4 Gbps

  Realtek® Wi-Fi 6E ^RTL8852CE (Para PCB rev. 1.1)

  1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
  2. BLUETOOTH 5.3
  3. Compatibilidad con el estándar inalámbrico 11ax 160 MHz y una velocidad de datos de hasta 2,4 Gbps

  (La velocidad de datos real puede variar según el entorno y el equipo).

• Ranuras de expansión

  UPC:

  1. 1 x ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x16 (PCIEX16)
     * Para un rendimiento óptimo, si solo va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.

  Conjunto de chips:

  1. 1 x ranura PCI Express x16, compatible con PCIe 4.0 y funcionando a x4 (PCIEX4)

  Compatibilidad con la tecnología AMD CrossFireX™

• Interfaz de almacenamiento

  UPC:

  1. 1 x conector M.2 (Socket 3, clave M, compatible con SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)

  Conjunto de chips:

  1. 1 x conector M.2 (Socket 3, clave M, tipo 22110/2280 PCIe 4.0 x4/x2 compatible con SSD) (M2P_SB)
  2. 4 conectores SATA 6Gb/s

  Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA

• USB

  Conjunto de chips:

  1. 1 x puerto USB Type-C ^® en el panel posterior, compatible con USB 3.2 Gen 2×2
  2. 1 x puerto USB Type-C ^® compatible con USB 3.2 Gen 2, disponible a través del cabezal USB interno
  3. 1 puerto USB 3.2 Gen 2 tipo A (rojo) en el panel posterior
  4. 1 x puerto USB 3.2 Gen 1 en el panel posterior
  5. 4 puertos USB 2.0/1.1 disponibles a través de los cabezales USB internos

  Conjunto de chips + concentrador USB 3.2 Gen 1:

  1. 4 puertos USB 3.2 Gen 1 (2 puertos en el panel posterior, 2 puertos disponibles a través del cabezal USB interno)

  Conjunto de chips + concentrador USB 2.0:

  1. 4 puertos USB 2.0/1.1 en el panel posterior
• Conectores de E/S internos
  1. 1 conector de alimentación principal ATX de 24 pines
  2. 1 conector de alimentación ATX 12V de 8 pines
  3. 1 conector de alimentación ATX de 12 V de 4 pines
  4. 1 cabezal de ventilador de CPU.
  5. 3 cabezales de ventilador del sistema
  6. 2 cabezales de tira de LED direccionables
  7. 2 encabezados de tira de LED RGB
  8. 2 conectores M.2 Socket 3
  9. 4 conectores SATA 6Gb/s
  10. 1 encabezado del panel frontal
  11. 1 encabezado de audio del panel frontal
  12. 1 cabezal USB Type-C® ^, compatible con USB 3.2 Gen 2
  13. 1 cabezal USB 3.2 Gen 1
  14. 2 cabezales USB 2.0/1.1
  15. 2 conectores de tarjeta adicionales Thunderbolt™
  16. 1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
  17. 1 botón Q-Flash Plus
  18. 1 botón de reinicio.
  19. 1 x puente de reinicio
  20. 1 puente CMOS transparente

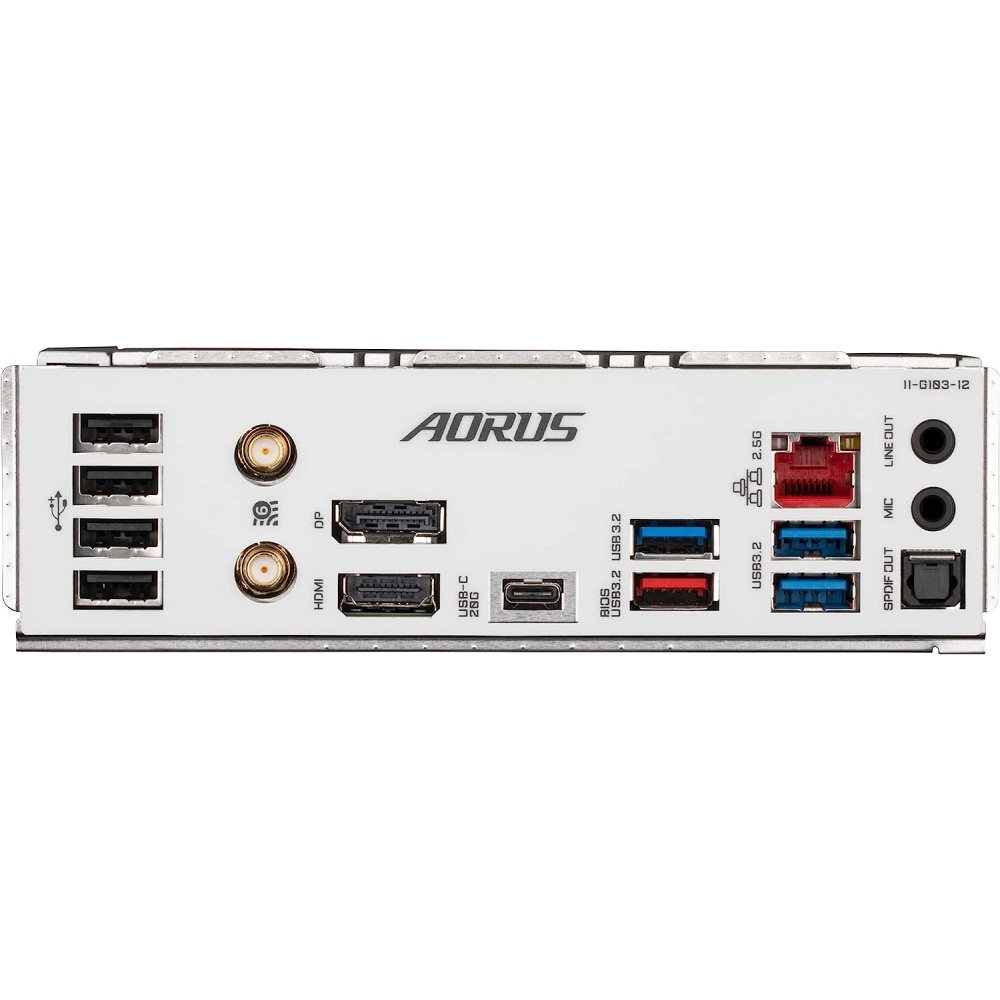

• Conectores del panel posterior
  1. 2 conectores de antena SMA (2T2R)
  2. 1 x puerto USB Type-C® ^, compatible con USB 3.2 Gen 2×2
  3. 1 x puerto USB 3.2 Gen 2 tipo A (rojo)
  4. 3 puertos USB 3.2 Gen 1
  5. 4 puertos USB 2.0/1.1
  6. 1 puerto HDMI
  7. 1 puerto de visualización
  8. 1 puerto RJ-45
  9. 1 conector de salida S/PDIF óptico
  10. 2 conectores de audio
• Controlador de E/S
  1. Chip controlador de E/ ^S iTE®
• Monitoreo de H/W
  1. Detección de voltaje
  2. Detección de temperatura
  3. Detección de velocidad del ventilador
  4. Detección de caudal de agua de refrigeración
  5. Advertencia de falla del ventilador
  6. Control de velocidad del ventilador
     * La compatibilidad con la función de control de velocidad del ventilador dependerá del enfriador que instale.
• BIOS
  1. 1 flash de 256 Mbit
  2. Uso de BIOS AMI UEFI con licencia
  3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Características unicas
  1. Compatibilidad con GIGABYTE Control Center (GCC)
     * Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
  2. Soporte para Q-Flash
  3. Soporte para Q-Flash Plus
• Software incluido
  1. Norton® Internet Security ( ^versión OEM)
  2. Software de gestión de ancho de banda LAN
• Sistema operativo
  1. Compatibilidad con Windows 11 de 64 bits
  2. Compatibilidad con Windows 10 de 64 bits
• Factor de forma
  1. factor de forma micro ATX; 24,4 cm × 24,4 cm
